Routing Static

Rifqi Fandimas Okabryan

• 2 min read
Share

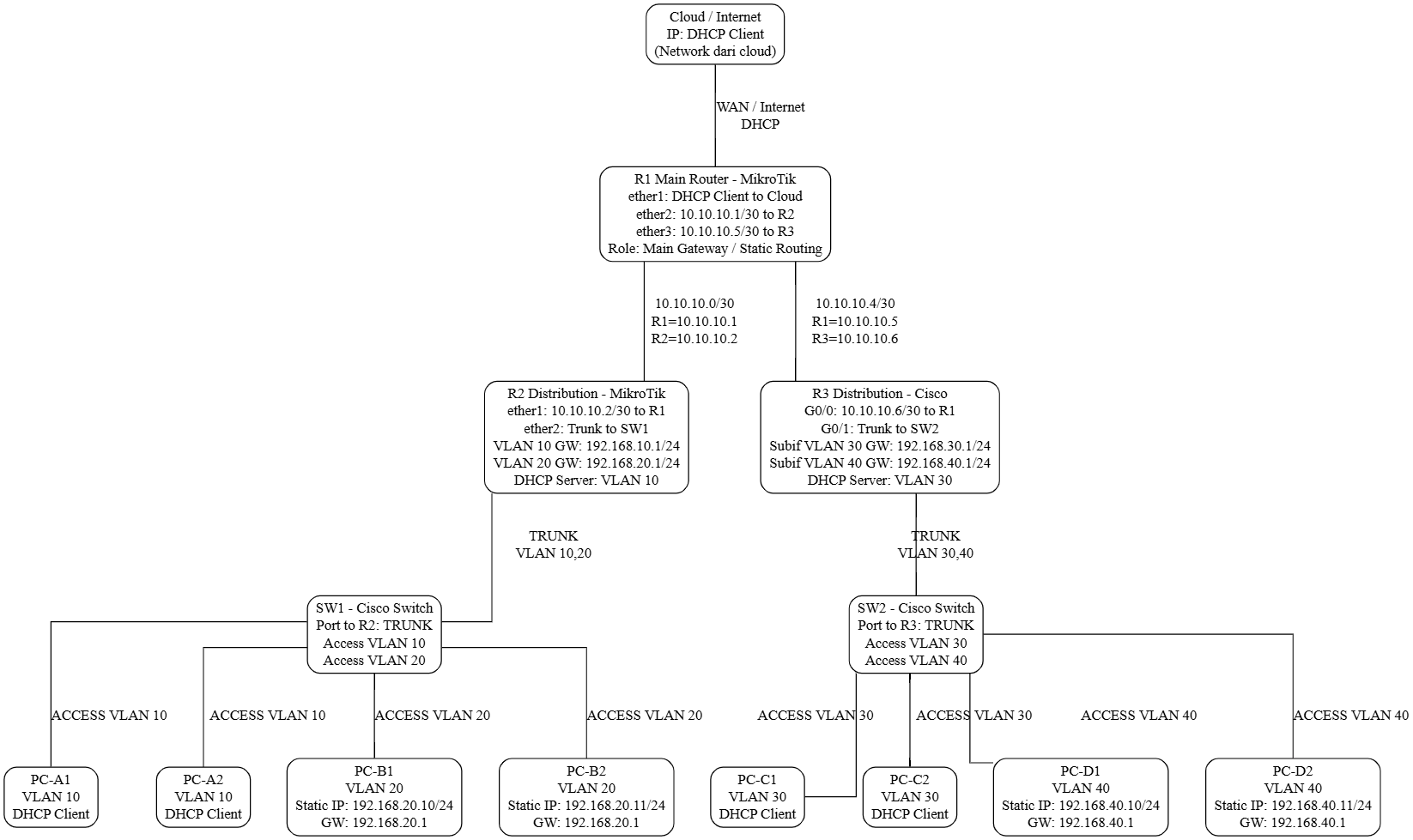

Routing Static

Perangkat

  • 1 Router MikroTik utama
  • 1 Router MikroTik distribusi
  • 1 Router Cisco distribusi
  • 2 Switch Cisco
  • Beberapa PC/VPC
  • 1 Cloud/Internet

Ketentuan

  1. Router utama R1 MikroTik terhubung ke Cloud/Internet menggunakan DHCP Client.
  2. R1 terhubung ke:
    • R2 MikroTik melalui network 10.10.10.0/30
    • R3 Cisco melalui network 10.10.10.4/30
  3. SW1 menggunakan koneksi trunk ke R2 dan membawa:
    • VLAN 10
    • VLAN 20
  4. SW2 menggunakan koneksi trunk ke R3 dan membawa:
    • VLAN 30
    • VLAN 40
  5. Client pada:
    • VLAN 10 mendapat IP dari DHCP Server di R2
    • VLAN 20 menggunakan IP statik
    • VLAN 30 mendapat IP dari DHCP Server di R3
    • VLAN 40 menggunakan IP statik
  6. Routing antar jaringan hanya menggunakan static routing.
  7. Seluruh client harus dapat:
    • komunikasi antar VLAN sesuai routing
    • mencapai router utama
    • mencapai cloud/internet

Detail IP Plan

  • R1 ↔ R2 : 10.10.10.0/30
    • R1 = 10.10.10.1/30
    • R2 = 10.10.10.2/30
  • R1 ↔ R3 : 10.10.10.4/30
    • R1 = 10.10.10.5/30
    • R3 = 10.10.10.6/30

Segmen VLAN di sisi R2 MikroTik

  • VLAN 10 : 192.168.10.0/24
    • Gateway: 192.168.10.1
    • Mode client: DHCP
  • VLAN 20 : 192.168.20.0/24
    • Gateway: 192.168.20.1
    • Client statik:
      • 192.168.20.10/24
      • 192.168.20.11/24

Segmen VLAN di sisi R3 Cisco

  • VLAN 30 : 192.168.30.0/24
    • Gateway: 192.168.30.1
    • Mode client: DHCP
  • VLAN 40 : 192.168.40.0/24
    • Gateway: 192.168.40.1
    • Client statik:
      • 192.168.40.10/24
      • 192.168.40.11/24

DHCP scope yang dimaksud dalam soal

DHCP VLAN 10

  • Network: 192.168.10.0/24
  • Gateway: 192.168.10.1
  • DNS: bebas, misalnya 8.8.8.8
  • Pool contoh: 192.168.10.100 - 192.168.10.150

DHCP VLAN 30

  • Network: 192.168.30.0/24
  • Gateway: 192.168.30.1
  • DNS: bebas, misalnya 8.8.8.8
  • Pool contoh: 192.168.30.100 - 192.168.30.150

Hasil akhir yang diharapkan

  • PC VLAN 10 bisa ping gateway 192.168.10.1
  • PC VLAN 20 bisa ping gateway 192.168.20.1
  • PC VLAN 30 bisa ping gateway 192.168.30.1
  • PC VLAN 40 bisa ping gateway 192.168.40.1
  • Antar VLAN bisa saling ping melalui routing statik
  • Semua VLAN bisa ping ke arah router utama
  • Semua VLAN bisa akses cloud/internet melalui R1
